分享关于PrinterService中央打印服务系统设计涉及功能结构图、类图及时序图等功能说明

标签:PrinterService,打印服务,系统设计,功能结构图,类图,时序图     发布时间:2018-09-28

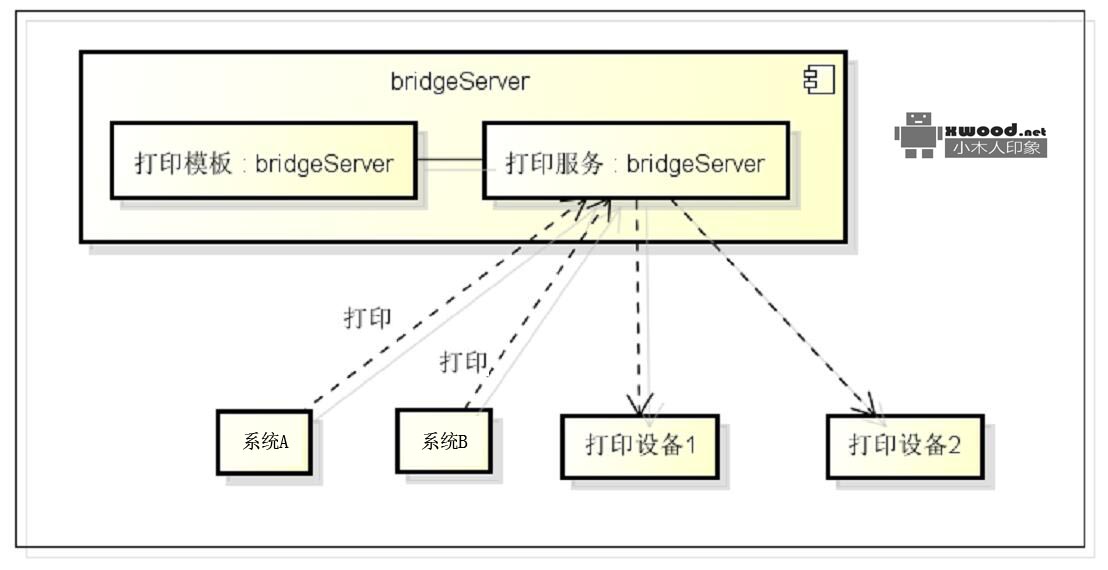

一、功能结构图

打印服务功能模块主要包括打印模板、打印服务、终端驱动、外部调用api等部分,示意图如下所示

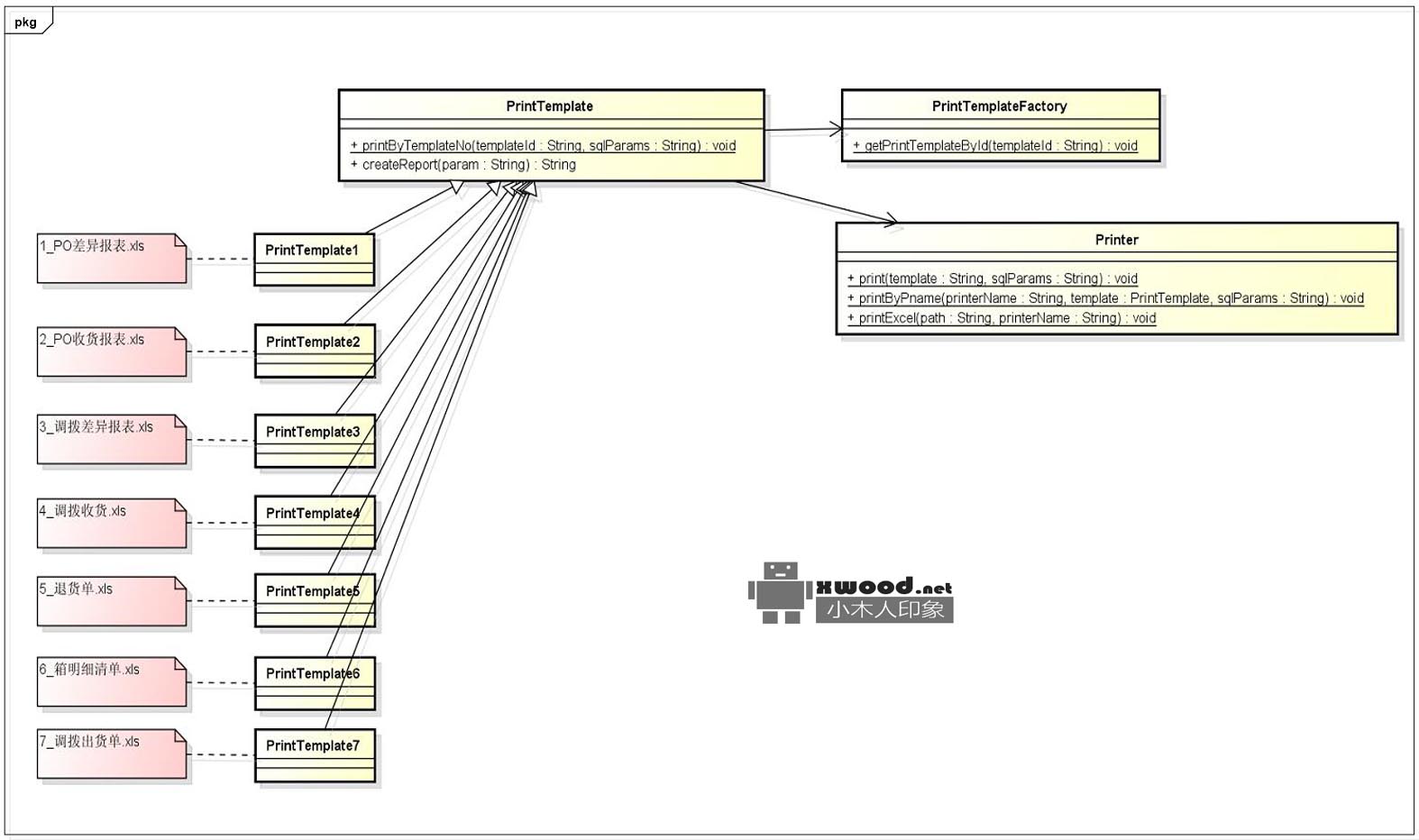

二、类图

主要包括通用PrintTemplate类、PrintTemplateFactory工厂类、PrintTemplate1..2目标模板类及打印驱动类Printer

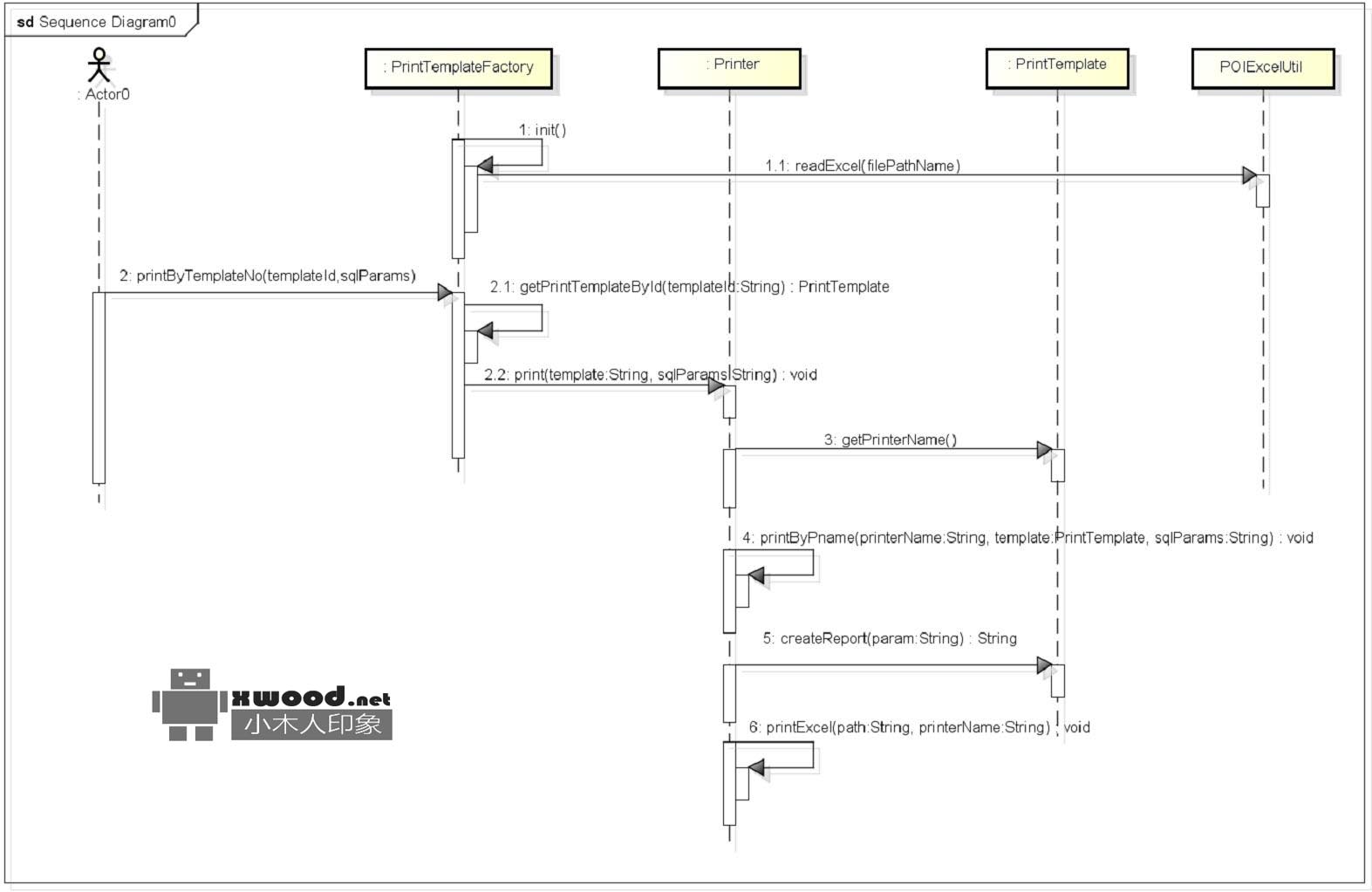

三、时序图
